Barázdagép

A vízszintes nagysebességű beszúrógép egy professzionális V-beszúró berendezés, amelyet a JM, egy kínai gyártó gyárt a legtöbb V-beszúrógéppel. A vízszintes nagysebességű beszúrógépek magas költséghatékonysággal és gazdasági előnyökkel rendelkeznek közepes és alacsony kihasználtság mellett.

Kérdés küldése

termékleírás

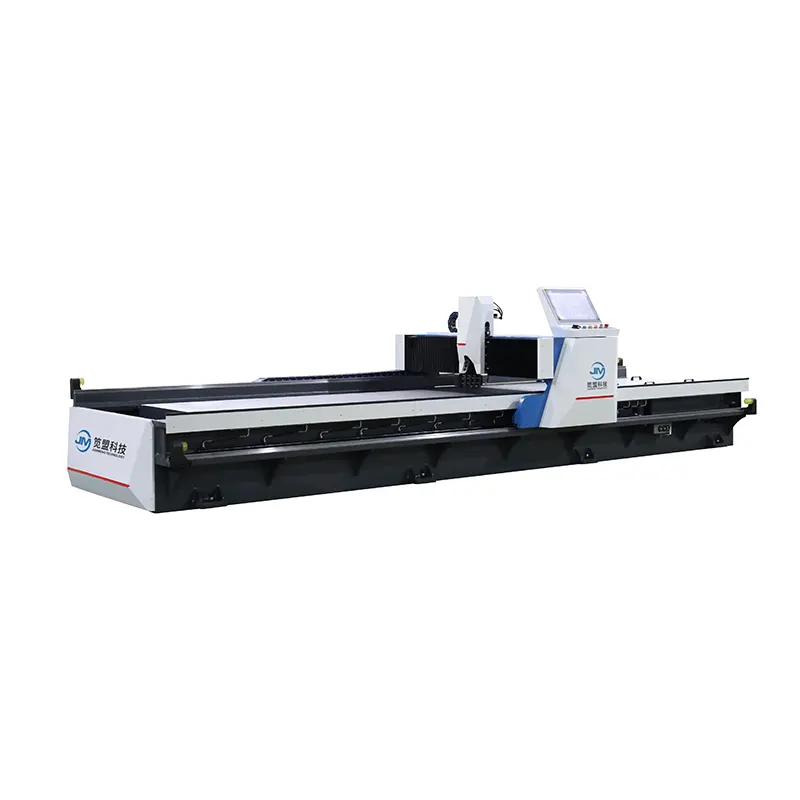

A vízszintes nagy sebességű beszúrógép a JM kínai gyártó által gyártott professzionális v beszúró berendezés. A portálos gépkialakítás megkönnyíti a hatékony be- és kirakodást.

A termék jellemzői:

1. A portál fém hornyokat hornyol a kettős vezetősínen, amely asztali munkaállapotban simán megy.

2. Négy tengelyes vezérlőrendszer, ipari érintőképernyővel, valós időben figyeli a vízszintes nagysebességű barázdagép állapotát.

3. A vízszintes nagysebességű barázdagép nyitott síkkal rendelkezik, amely könnyen használható tapadókoronggal a be- és kirakodáshoz.

4. A vízszintes nagy sebességű hornyológép munkaasztala alacsony ötvözetből készül, és az asztal pontossága 0,03 mm-en belül van.

5. A vízszintes nagysebességű hornyológép univerzális szerszámtartója megfelel a különféle vágószerszámok befogási követelményeinek.

A vízszintes nagysebességű beszúrógép műszaki adatai

Feldolgozhatóság	Feldolgozás hossza	2500 mm	3200 mm	4000 mm	6000 mm
	Feldolgozási szélesség	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Feldolgozási vastagság	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Minimális éltávolság	8 mm	8 mm	8 mm	8 mm
Feldolgozási sebesség	Gantry (X-tengely)	0-120 m/perc	0-120 m/perc	0-120 m/perc	0-120 m/perc
	Szerszámtartó (YI-tengely) mozgása	0-60 m/perc	0-60 m/perc	0-60 m/perc	0-60 m/perc
	Mozgatható rögzítés (Y2 tengely)	0-60 m/perc	0-60 m/perc	0-60 m/perc	0-60 m/perc
	Szerszámtartó (Z-tengely) fel és le	0-10 m/perc	0-10 m/perc	0-10 m/perc	0-10 m/perc
A feldolgozás pontossága	A pozicionáló tengely ismételt pozicionálási hibája	0,015 mm	0,015 mm	0,015 mm	0,015 mm
A feldolgozás pontossága	A pozicionáló tengely minimális felbontása	0,001 mm	0,001 mm	0,001 mm	0001 mm
asztal	Az asztal lapossága	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Externa méretek	Hossz	4400 mm	5100 mm	5900 mm	7900 mm
	Feldolgozási szélesség	2000/2250mm	2000/2250mm	2000/2250mm	2000/2250mm
	Magasság	1550 mm	1550 mm	1550 mm	1550 mm
