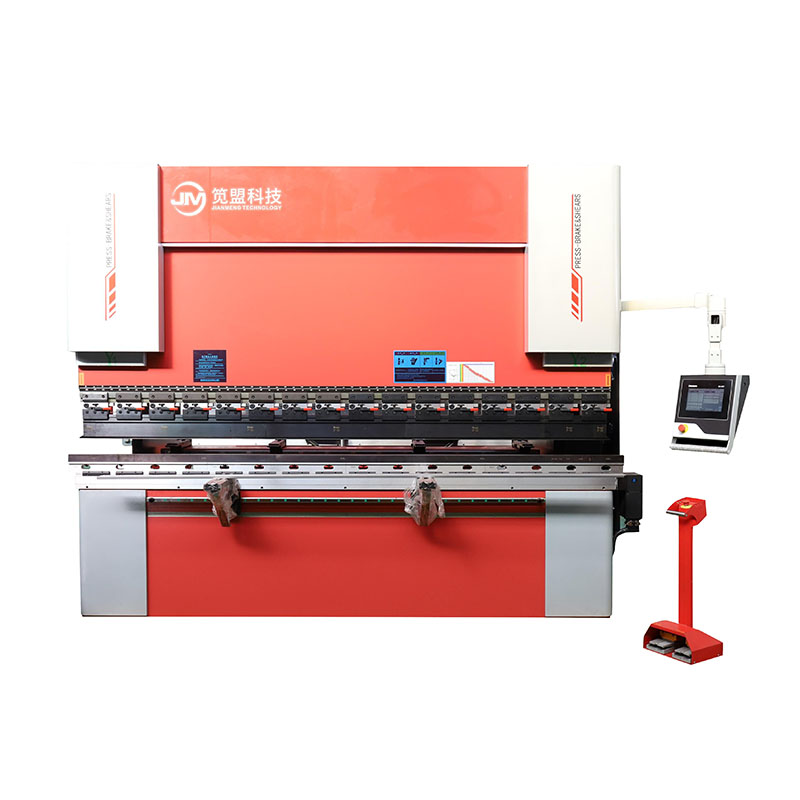

A kínai JM gyártó által gyártott hidraulikus présfék a legjobb választás a startup cégnek, hogy pénzt takarítson meg, vagy bárkinek, aki a gépet egyszerűbben szeretné használni.

A gép típusa és a vezérlőtengelyek száma

Vezérlő tengelyek száma: 4+1

Fenntartott intelligens hajlító manipulátor interfész funkció

A gép fő konfigurációja

WE67K elektrohidraulikus gép speciális teste, öregedés és normalizáló kezelés.

A hátsó ütköző nagy teljesítményű szervomotorral és golyóscsavarral van felszerelve.

Szabványos holland DELEM-DA53T teljesen integrált CNC rendszer.

1 azonos űrtartalmú szabványos felső és alsó formakészlet (az alsó formát hajlító termékek szerint tervezték).

A hidraulikus présfék fő importált tartozékai

- CNC rendszer: Hollandia DELEM

- Hidraulika rendszer: Rexroth

- Rácsvonalzó: GIVI

- Nagynyomású olajszivattyú: SUNNY

- Kisfeszültségű készülékek: Schneider

- Olajcső csatlakozás: DEGUO

- Pecsét: Parker

A gép főbb műszaki paraméterei:

A gép szerkezeti jellemzői és szabványos konfiguráció

A keret acélból hegesztett, normalizálással és nagyfrekvenciás vibrációval kiküszöböli a belső feszültséget, garantálja a szerszámgép általános pontosságát, a legjobb merevséggel, kiváló csavarodás- és billenésgátló képességgel. A vastagabb munkaasztallap és a vastagabb csúszka nagyon merevevé teszi a gépet. Ezért hajlításkor a csúszka és a munkapad deformációja nagyon kicsi, és a munkadarab kiváló linearitású és szög egyenletes.

Használjon nagy padlófúró-marógépet és egyszeri megmunkálási módszert az integrált hegesztés után, hogy precíziós megmunkálást végezzen a megmunkálási pontosság biztosítása érdekében.

A hidraulikus présfék felszerelésének műszaki jellemzői

A németországi Rexroth hajlítógép speciális hidraulikus rendszerét (elektro-hidraulikus arányos szervo szinkronizációs vezérlőrendszer) alkalmazzák. A rendszer egy helyzetszabályozó rendszer, zárt hurkú. A rácsvonalzón keresztül dinamikusan érzékeli a csúszóblokk szinkronizálási hibáját. A numerikus vezérlőrendszer elektrohidraulikus szervoszelepe kijavítja a csúszóblokk szinkronizálási hibáját, így a csúszóblokk teljes részterhelés mellett mindig párhuzamosan tud tartani a munkapaddal. A csúszó blokk szinkron pontossága ≤±0,02 mm.

A numerikus vezérlőrendszer szabályozza az arányos szelep nyílásméretét, az arányos szelep pedig a bal és a jobb oldali olajhenger olajbemenetét. Az Y1 és Y2 tengely – a csúszóblokk bal és jobb oldala az európai ATEK cég GIVI nagypontosságú lineáris rácsmérlegével (Y1-Y2) van felszerelve, amely a csúszda közötti pontos távolság mérésére szolgál. blokk és a munkapad. A rács skála és az oszlop lágyan kapcsolódik, és az oszlop deformációja nem befolyásolja a pozicionálást. A helyzetadatok azonnal visszacsatolásra kerülnek a CNC rendszerbe, amely képes kiszámítani a kimenő szervoszelep vezérlőjelét (S1-S2). Így a csúszka pozicionálási pontossága ≤±0,02 mm.
