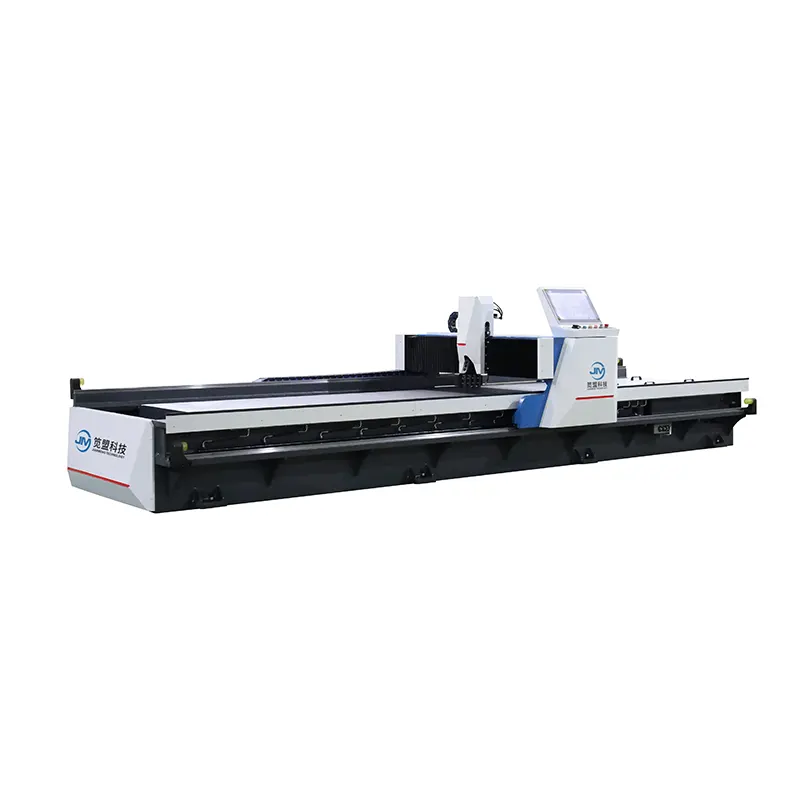

A vízszintes nagysebességű vágógép egy professzionális V vágóberendezés, amelyet a JM gyártó gyárt Kínában, és a legtöbb típusú V vágógéppel rendelkezik. A vízszintes nagysebességű vágógépek magas költséghatékonysággal rendelkeznek közepes és alacsony kihasználtság mellett.
A vízszintes nagy sebességű vágógép a JM kínai gyártó által gyártott prefektus v vágóberendezés. A vízszintes nagysebességű vágógép portálos kialakítása megkönnyíti a hatékony be- és kirakodást.
1. Négy tengelyes vezérlőrendszer, ipari érintőképernyővel, valós időben figyeli a vízszintes nagy sebességű vágógép állapotát.
2. A portál fém hornyokat hornyol a kettős vezetősínen, amely asztali munkaállapotban simán megy.
3. A vízszintes nagy sebességű vágógép nyitott síkkal rendelkezik, amely könnyen használható tapadókoronggal a be- és kirakodáshoz.
4. A vízszintes nagy sebességű vágógép munkaasztala alacsony ötvözetből készül, és az asztal pontossága 0,03 mm-en belül van.
5. A vízszintes nagy sebességű vágógép univerzális szerszámtartója megfelel a különféle vágószerszámok szorítási követelményeinek.
Feldolgozhatóság | Feldolgozás hossza | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Feldolgozási szélesség | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Feldolgozási vastagság | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimális éltávolság | 8 mm | 8 mm | 8 mm | 8 mm | |
Feldolgozási sebesség | Gantry (X-tengely) | 0-120 m/perc | 0-120 m/perc | 0-120 m/perc | 0-120 m/perc |
Szerszámtartó (YI-tengely) mozgása | 0-60 m/perc | 0-60 m/perc | 0-60 m/perc | 0-60 m/perc | |
Mozgatható rögzítés (Y2 tengely) | 0-60 m/perc | 0-60 m/perc | 0-60 m/perc | 0-60 m/perc | |
Szerszámtartó (Z-tengely) fel és le | 0-10 m/perc | 0-10 m/perc | 0-10 m/perc | 0-10 m/perc | |
A feldolgozás pontossága | A pozicionáló tengely ismételt pozicionálási hibája | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
A pozicionáló tengely minimális felbontása | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
asztal | Az asztal lapossága | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Externa
|
Hossz | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Feldolgozási szélesség | 2000/2250mm | 2000/2250mm | 2000/2250mm | 2000/2250mm | |
Magasság | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC rendszer nagy érintőképernyővel: Taiwan Superior
- Hidraulikus vezérlőrendszer: Janpan Yuken
- Közelítéskapcsoló: Japán Omron
- Bolygócsökkentő: Tajvani meszezés
- Hengertömítés elem: Japan Valqua
- Egyszeres/kettős levegőkapcsoló : France Schneider
- AC kontaktor: France Schneider
- Gomb: France Schneider
- Szervomotor: Taiwan Superior
- Ötvözött kés: Korea Korloy
- Hőrelé: France Schneider
- Nehéz lineáris vezetősín: Taiwan TBI
- Szerszámgép kábel: Németország Igus
- Mikrorelé: France Schneider
- Megszakító: France Schneider
- Fürdőszoba
- Rozsdamentes acél feldolgozás
- Építészeti dekoráció
- Konyhai eszközök
- Ajtóipar
- Reklámtáblák
- Hardver termékek
K: El tudja küldeni munkatársait, hogy telepítsék nekünk a vízszintes nagy sebességű vágógépet?
V: Igen. Mérnökeinket meg tudjuk szervezni, hogy helyszíni szolgáltatást kínáljanak, ha szüksége van rá.
K: Megtervezheti a vízszintes nagy sebességű vágógépet a méretünk szerint?
V: Igen. Az Ön igényei szerint tervezhetünk berendezéseket.
K: Van részletes és professzionális telepítési kézikönyve?
V: Igen. Professzionális használati útmutatóval és oktatóvideóval rendelkezünk.
